Система Оповещения и Управления Эвакуацией СОУЭ
Подробнее о СОУЭ можно посмотреть тут
- Назначение системы
- Элементы системы оповещения
- Центральное оборудование
- Назначение и роль усилителя
- Структура построения системы оповещения
- Классификация и виды оповещателей
- Путь прохождения сигнала по элементам системы

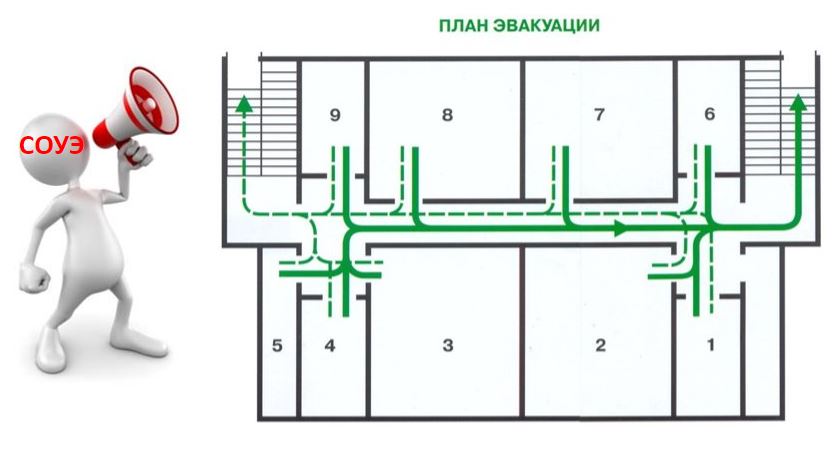

Назначение цель системы
Оповещение людей для управления эвакуацией при тревоге (пожаре или ЧС) на объекте

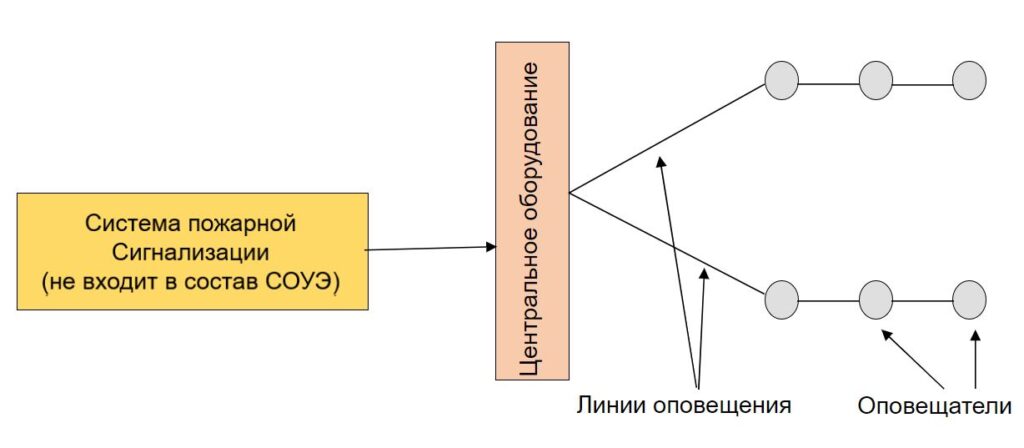

Элементы системы пожарного оповещения
- Центральное оборудование
- Линии оповещения
- Оповещатели

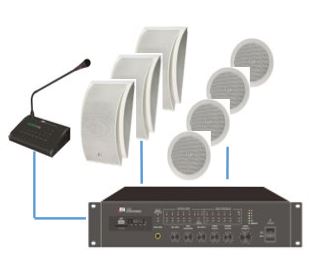

Центральное оборудование
Оборудование, которое принимает сигнал от АПС и передает записанные голосовые сообщения в линии оповещения. Обязательно включает в себя модуль цифровых сообщений, усилитель, модуль контроля целостности линии трансляции, резервное питание. Может включать и другие элементы
Настольное
Система все-в-одном. Законченное решение для небольших объектов, не расширяемая (один усилитель)

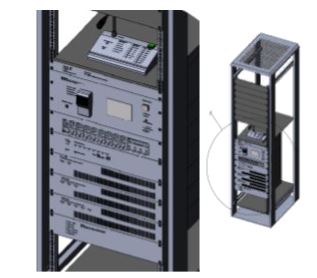

Стоечное
Модульная система собираемая из отдельных элементов, может расширятся для больших объектов.

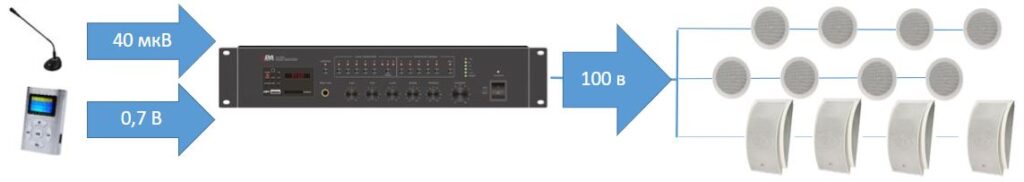

Усилитель назначение
СОУЭ сообщение может формироваться микрофоном (преобразует акустические колебания в электрические) или специальным блоком сообщений (на него предварительно записывают тревожное сообщение).
Эти сигналы очень слабые (от микрофона это 10-40 микровольт, а от блока записи линейный уровень 0,7 вольта), услышать такое сообщение можно только через наушники. Чтобы передавать сообщение по всему объекту нужен усилитель.
Усилитель — это электронное устройство, на вход которого подают слабый электрический сигнал, а на выходе получают усиленный. На выходе усилителя напряжение сигнала 100 вольт, а мощность (показатель нагрузки на усилитель – определяет сколько громкоговорителей можно к нему подключить) зависит от конкретной модели и достигает 500 ватт
Структура построения системы

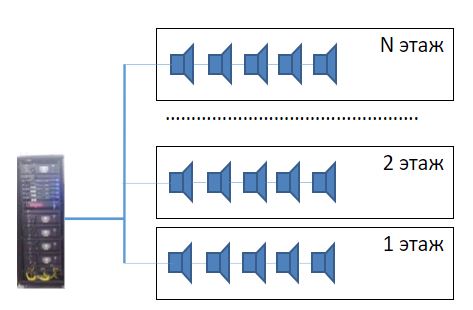

Централизованная
Центральное оборудование сосредоточенно в одном месте (пост охраны, серверная и т.п.) К оборудованию проложены аналоговые линии трансляции с громкоговорителями (длина линий ограничена сечением кабеля и мощностью громкоговорителей)

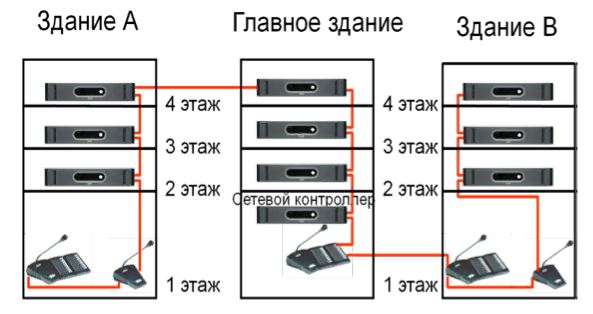

Распределенная
Центральное оборудование рассредоточено по объекту. Отдельные узлы системы связанны между собой и центральным постом линиями связи, чаще всего цифровыми (IP сеть или другой интерфейс связи)
Виды оповещателей

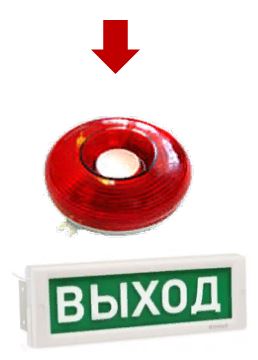

Оповещатель световой (в т.ч. таблички)

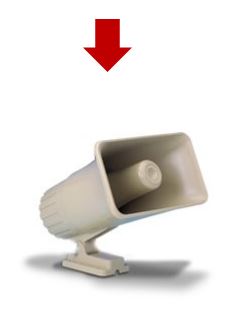

Оповещатель звуковой
Оповещатель речевой
Оповещатель комбинированный
Оповещатель СОУЭ
Оповещатель – это техническое средство для оповещения людей о пожаре, которое, в зависимости от типа, использует различный способ оповещения – выдают световой, звуковой сигнал или транслируют речь. Важно не путать оповещатель и извещатель!

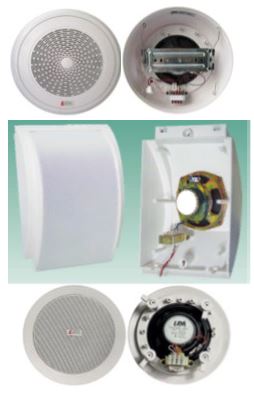

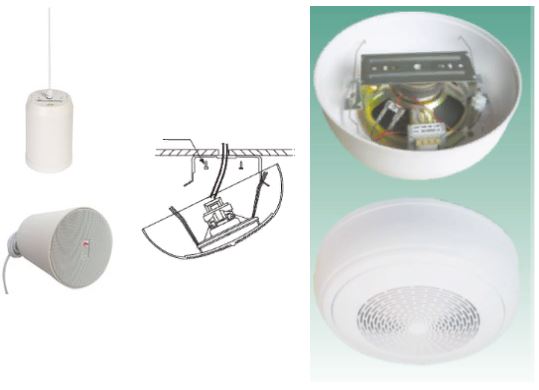

Оповещатель потолочный речевой виды

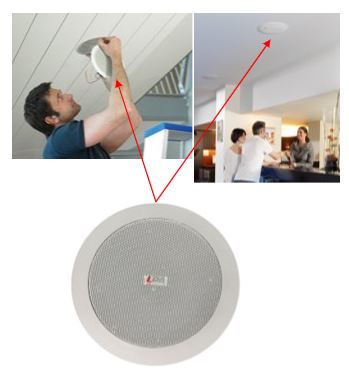

Врезной
Монтируется в подвесной потолок. Самый незаметный из оповещателей.

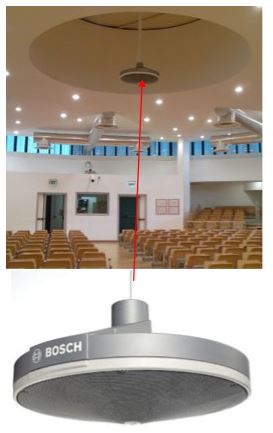

Подвесной
Монтируется на потолок на подвесе, как люстра. Для высоких потолков
Накладной
Монтируется накладным способом. Универсальное решение – и на потолок и на стену

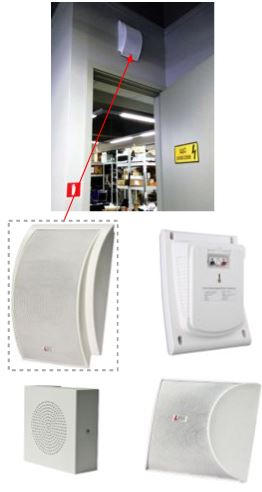

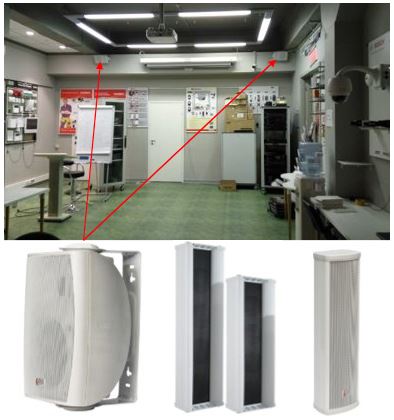

Оповещатель настенный речевой виды
Накладной
Вешается на стену

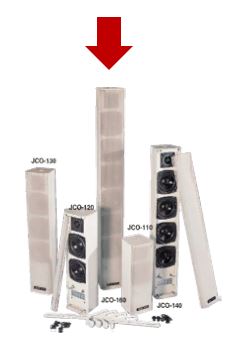

Колонного типа
Эффективны для больших площадей, дают сочный качественный звук

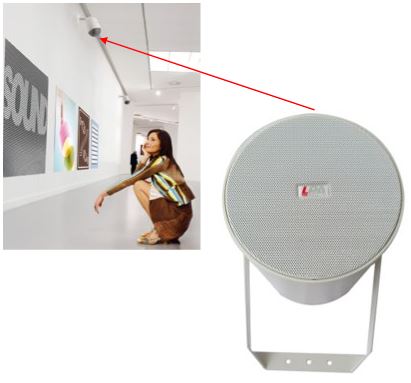

Прожектор
Монтируется в длинных коридорах, где требуется дальнобойность или направленность звука

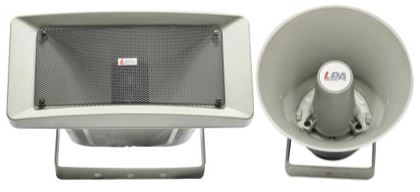

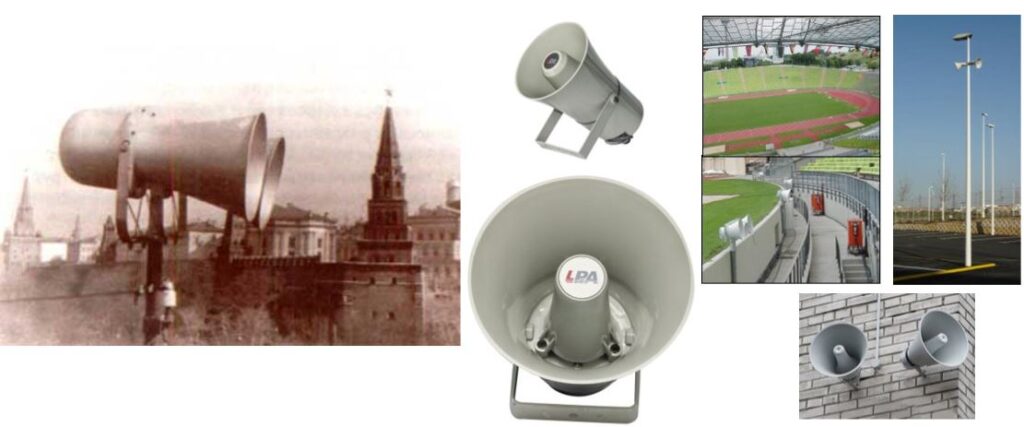

Оповещатель рупорный речевой
Самые древние громкоговорители. Монтируется на стоянках, складах, спортивных аренах, открытых площадках. Средне-высокочастотный, очень громкий, направленный звук

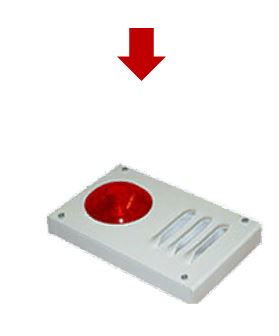

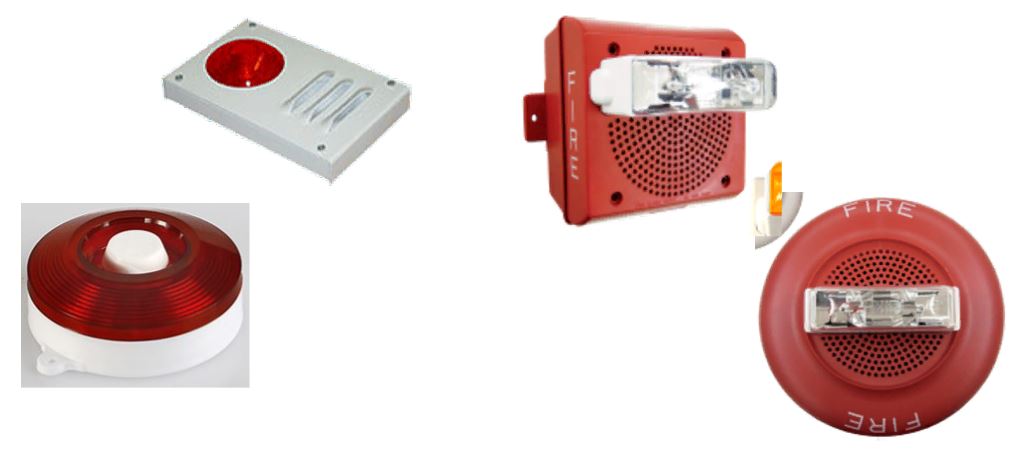

Оповещатель комбинированный
Комбинированный оповещатель (свет+звук или свет+речь) может выдавать либо одновременно два канала оповещения, либо один из имеющихся
Классификация оповещателей
Внутренние
Уровень пыле- и влаго- защищенности позволяет использовать оповещатели только в помещении
Уличные
Имеют высокий уровень пыле- и влаго-защищенности. Могут устанавливаться на улице или в помещениях с высоким уровнем влажности и широким спектром температур
Взрывозащищенные
Специальная серия оповещателей, которые используются во взрывоопасных зонах, таких как, химические предприятия, АЗС, НПЗ. Данные оповещатели не могут стать причиной взрыва

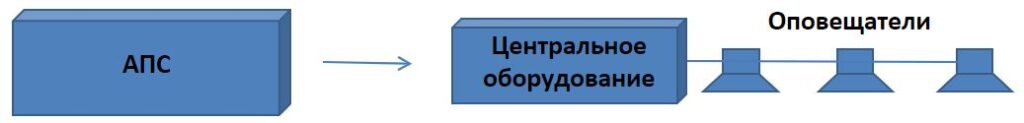

Путь прохождения сигнала, линия оповещения СОУЭ
Сигнал, поступающий от противопожарной системы (АПС), включает режим оповещения в центральном оборудовании.
При переходе в режим оповещение центральное оборудование начинает воспроизведение предзаписанного тревожного сообщения. Это сообщение поступает на усилитель мощности, где происходит его усиление. Далее сигнал проходит по кабельным линиям трансляции к громкоговорителям. В громкоговорителях происходит преобразование электрического сигнала в акустические колебания. И мы слышим трансляцию сигналов оповещения и управления эвакуацией при пожаре.
Подключение оповещателей к центральному оборудованию выполняется с использованием кабеля. В современных системах оповещения используются огнестойкие кабели не поддерживающие горение, например, КПС / КПСЭ, КСРВ / КСРЭВ
