Кабельно проводниковая продукция​

Кабель​

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации

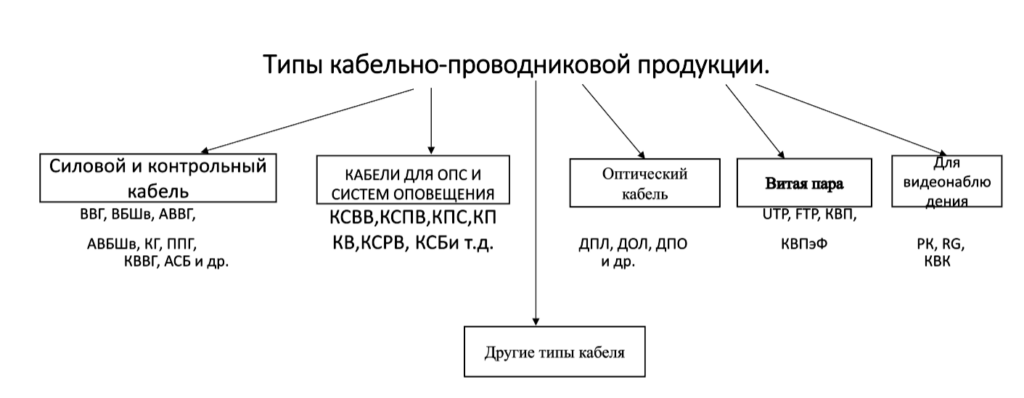

Типы кабельно-проводниковой продукции

Назначение и расшифровку аббревиатуры основных типов

Силовой кабель​

Предназначен для передачи и распределения электрической энергии

Основные наименования​

ВВГ, ВБШв, АВВГ, АВБШв, КГ, ППГ, АСБ и т.д.​

Кол-во жил: 1- 5 шт.​

Сечение жилы: 1,5 – 240 (Теоретически существуют сечения и до 1000 мм2).​

Буква А вначале аббревиатуры означает, что жила выполнена из алюминия. ​

ВВГ — Кабели предназначены для передачи и распределения электрической энергии в стационарных электро-технических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц.​

В – Винил​

В – Винил​

Г – Голый​

Оболочка и изоляция жилы из ПВХ(поливинилхлорида) и отсутствию специализированного защитного слоя(Г).​

Токопроводящая жила — медная однопроволочная круглая (ок), однопроволочная секторная (ос); многопроволочная круглая (мк), многопроволочная секторная (мс)

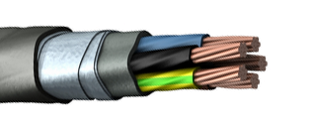

ВБШв (ВБбШв по старому ГОСТ)

Для прокладки в земле (траншеях), помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.​

 В – Винил (ПВХ оболочка).​

 Б-бронепокров из стальных лент.​

 Шв-наружный покров из ПВХ шланга.​

б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони​

ППГнг(А)-HF или FRHF

HF — Кабель применяют в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных зданиях и зданиях-комплексах, в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой.​

FRHF — Применяют в системах противопожарной защиты и системах аварийного электроснабжения, которые должны сохранять работоспособность в условиях пожара в зданиях и сооружениях с массовым пребыванием людей, в том числе в много функциональных зданиях и зданиях-комплексах, в офисных помещениях, оснащённых компьютерной и микропроцессорной техникой; для электропроводок в операционных отделениях больниц.​

П — полиэтиленовая оболочка.​

П — полиэтиленовая изоляция жил.​

Конструкция кабеля:​

Токопроводящая жила ​

Термический барьер. Две слюдосодержащие ленты(FR) ​

Изоляция жил термопластичная полимерная композиция, не содержащая галогенов ​

Контрольный кабель​

КВВГ

Кабели контрольные предназначены для передачи и распределения электрических сигналов в стационарных установках до 0,66 кВ.​

   Область применения: кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборки зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ.​

К – контрольный​

В – Винил​

В – Винил​

Г – Голый (отсутствию специализированного защитного слоя).​

Каждый тип кабеля может быть разных модификаций:​

ВВГнг(А), ВВГнг(А)-LS, ВВГнг(А)-FRLS, ВВГЭ​

ВБШвнг(А), ВБШвнг(А)-LS, ВБШвнг(А) — FRLS​

КВВГнг(А), КВВГнг(А)-LS, КВВГнг(А)-FRLS​

ППГнг(А)-HF, FRHF​

нг – не поддерживающий горение.  ​

(А) — кабель имеет индекс «не распространяющий горение по категории А»​

LS — Изоляция жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением (Low Smoke)

FR — наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами. Огнестойкий (fire resistant)

HF — отсутствие галогенов

Э – экран

Обозначение кол-ва жил, пар, сечения

Для кабеля в котором не применяется парная скрутка проводов, используется следующее обозначение:​

• X*Y ​
• Х – количество жил​
• Y – сечение мм2

Пример:​

ВВГнг(А)-LS 2*1,5 – Две не скрученные жилы, сечением 1,5 мм2

КАБЕЛИ ДЛЯ ОПС, СИСТЕМ ОПОВЕЩЕНИЯ И СКУД

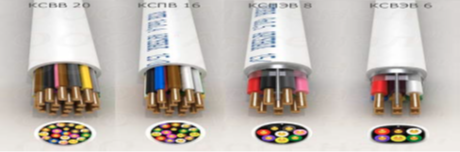

КСПВ, КСПЭВ, КСВВ, КСВЭВ – кабели для монтажа охранной и пожарной сигнализации​

​

• Кабели КСПВ, КСПЭВ:​
• К – кабель​
• С – сигнализации​
• П – с полиэтиленовой (полипропиленовой) изоляцией проводников​
• Э – наличие экрана​
• В – с оболочкой из поливинилхлоридного пластиката (разновидность винила)​
• Кабели КСВВ, КСВЭВ:​
• К – кабель​
• С – сигнализации​
• В – с изоляцией проводников из поливинилхлоридного пластиката (разновидность винила)​
• Э – наличие экрана​
• В – с оболочкой из поливинилхлоридного пластиката (разновидность винила)

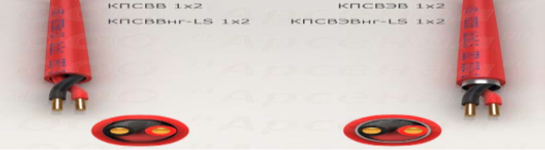

КПСВВ,КПСВЭВ, КПСВВнг-LS, КПСВЭВнг-LS — Для систем пожарной сигнализации

​

• Кабели КПСВВ, КПСВЭВ:​
• К – кабель​
• П – пожарной​
• С – сигнализации​
• В – с изоляцией проводников из поливинилхлоридного пластиката (разновидность винила)​
• Э – наличие экрана​
• В – с оболочкой из поливинилхлоридного пластиката (разновидность винила)​
• нг – с пластикатом пониженной пожароопастности​
• LS — с низким дымо и газовыделением​

Огнестойкий кабель КПСнг(А)-FRLS и его разновидности

КПCнг-FRLS предназначены для групповой прокладки в системах противопожарной защиты, пожарной сигнализации (ОПС), оповещения и управления эвакуацией людей при пожаре (СОУЭ), аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, а также в других системах связи, контроля и управления, которые должны сохранять работоспособность в условиях пожара в течение 180 мин



• Основные аналоги КПС:​
• ЭСПКБ – КПКВнг(А) – FRLS , КПКЭВнг(А) –FRLS.​

К – Кабель​
П – Для противопожарных систем​
К – Контрольный (т.е. парной скрутки )​

• ​
• Паритет — КСРВнг(А)-FRLS, КСРЭВнг(А)-FRLS ​

К – кабель​

С – Для систем сигнализации(связи)​

РВ – материал изоляции Резина Винил​

• КПСнг(А) – FRLS, КПСЭнг(А) —FRLS​

К — Кабель​
ПС – Для систем противопожарной защиты​

Кабели с приставками  -нг(А)-FRLS, -нг-FRLS, -нг(А)-FRHF, -нг-FRHF ,  -LTx​

нг – не поддерживающий горение (ошибочно расшифровывают как «негорючий»)​

FR – огнестойкий (Fire Resistance)​

LS – низкое дымовыделение (LowSmoke)​

HF – не выделяющий галогенов при горении​

LTx – низкая токсичность продуктов горения (LowTox)

Для кабеля в котором  применяется парная скрутка проводов используется следующее обозначение:​

X*Y*Z ​

X – количество пар​

Y – количество жил​

Z – сечение мм2​

Например:  2*2*1,5  (2 пары, по 2 скрученных провода 1,5мм2 в каждой паре) ​

ВНИМАНИЕ: Паритет указывает диаметр в мм. ​

Диаметр,мм                     Площадь сечения, мм2​

1,78                                                 2,5​

1,38                                                  1,5​

1,13                                                    1​

0,97                                                 0,75​

0,8                                                     0,5​

0,5                                                      0,2​

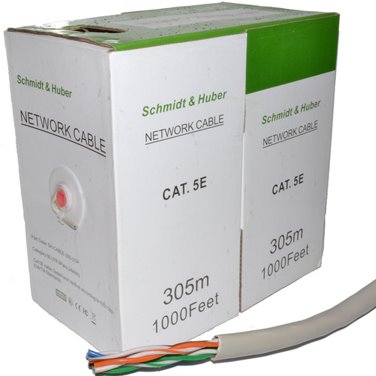

Витая пара

• Кабели для передачи данных в диапазоне частот до 100 МГц и организации сетей СКС, ЛВС, ЛКС. Так же применяют данные кабели для ОПС и СКУД.​

UTP, FTP -LSZH, S-, S-FTP, S-STP​



• U – unfoiled (нефольгированный, неэкранированный)​
  F – foiled (фольгированный, экранированный)​
  TP – twisted pair — витая пара​
• S – screened (экранированный медными проволоками)​
• S-FTP — общий экран из фольги + общий плетеный экран​
• S-STP – экран каждой пары из фольги + общий плетеный экран​
• LSZH – Низкодымная и безгалогеновая оболочка​
• Также различают внешнюю/внутреннюю, бронировку различного уровня, ​

для спец. применений (воздуш. прокладка, в земле и т.п.), категории ​

(самые распространенные 5е, 6е)​

ОСНОВНОЕ ПРИМЕНЕНИЕ: Структуированные кабельные сети (СКС), ​

Локальные вычислительные сети (ЛВС), СКУД, Телеметрия, Передача видео СОТ.​

У Спецкабеля витая пара маркируется:​

КВП – 5E, КВПВП-5е, КВПЭф-5e, КВПЭфВП-5е

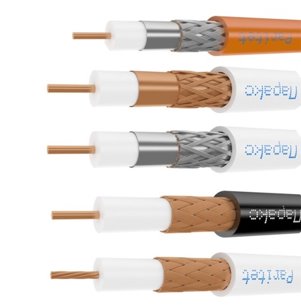

Кабель для Видеонаблюдения РК-75, RG, SAT

• Р – Кабель.​
  К – Радиочастотный.​
• 75 – волновое сопротивление 75 Ом.​
  Иностранное обозначение: RG-x, SATxxx​
• Коаксиальный помехозащищенный кабель​

Кабели РК используются для систем кабельного телевидения,​

 видеонаблюдения, внутренних и межблочных соединений общепромышленных​

 и бытовых радиотехнических устройств​

Рассмотрим наиболее ходовые марки кабелей это РК ХХ-ХХ-ХХ и зарубежные марки RG-XX.​

Обозначение РК 75-2-35​

РК — радиочастотный коаксиальный кабель​

75 — номинальное волновое сопротивление​

• 2 — номинальный диаметр изоляции. (Коаксиальные кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы — субминиатюрные — диаметром до 1 мм, миниатюрные — от 1,5 до 2,95 мм, среднегабаритные — от 3,7 до 11,5 и крупногабаритные более 11,5 мм.)​
• 35— Первая цифра- группа изоляции и категория теплостойкости кабеля, Вторая и т.д- порядковый номер разработки; Каждой группе изоляции при соответствующей теплостойкости кабеля присвоено следующее цифровое обозначение

Кабель для Видеонаблюдения​

1 — кабели обычной теплостойкости (для температур до 125 0С ) со сплошной изоляцией;​

2 — кабели повышенной теплостойкости (для температур выше 125 до 250 0С включительно) со сплошной изоляцией;​

3 — кабели обычной теплостойкости (для температур до 125 0 С) с полувоздушной изоляцией (в т.ч. вспененной);​

4 — кабели повышенной теплостойкости (для температур выше 125 до 250 0С включительно) с полувоздушной изоляцией;​

5 — кабели обычной теплостойкости (для температур до 125 0С) с воздушной изоляцией;​

6 — кабели повышенной теплостойкости (для температур выше 125 до 250 0С включительно) с воздушной изоляцией;​

7 — кабели высокой теплостойкости (для температур выше 250 0С).​

К сожалению аналогичного дешифрования кабеля RG-XX не существует, т.к. эта маркировка пришла из военной специализации кабеля. Есть только расшифровка букв RG— радиочастотный коаксиальный кабель (radio guide), а цифры в каждом отдельном случае обозначают только марку кабеля

Комбинированные кабели для видеонаблюдения КВК, КВТ, ККСВ

• Такие кабели применяют для передачи видеосигнала и питания для видеокамер.​

КВК-В-2 2х0.50​

• К – кабель​
• В – высокочастотный​
• К – комбинированный​
• В/П – виниловая или светостабилизированная П/Э оболочка кабеля​
• 2 — номинальный диаметр изоляции​
• 2х0,5 – провод питания(две жилы по 0,5 мм2)​

Основные отличия КВК, КВТ, ККСВ:​

КВК – каждый элемент кабеля(радиочастотый элемент, жилы питания) в собственной оболочке

КВТ – бюджетный вариант КВК, радиочастотный элемент без собственной оболочке

ККСВ – каждый элемент в собственной оболочке, форма в виде 8. Не удобен для монтажа

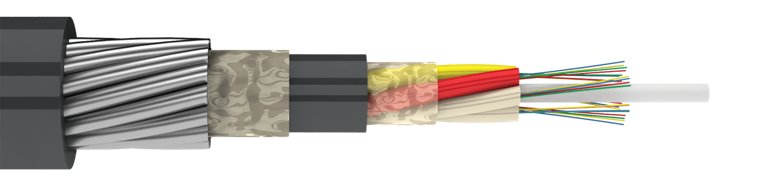

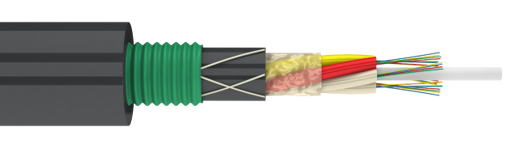

Оптический кабель​

• Волоконно-оптический кабель — кабель на основе волоконных световодов, предназначенный для передачи оптических сигналов в линиях связи.​
• В настоящее время волоконно-оптические линии связи прочно занимают свои позиции и интенсивно развиваются. Стремительными темпами идет замена кабелей с медными жилами на волоконно-оптические кабели на всех участках сетей. На смену традиционным кабелям связи с медными жилами, приходят волоконно-оптические волноводы, в которых носителем информации являются электромагнитные волны инфракрасного диапазона. Передача информации по волоконно-оптическим кабелям осуществляется по принципу полного внутреннего отражения. Отражение достигается за счет защитного покрытия, накладываемого на оптическое волокно (сердцевину), на этой границе луч полностью отражается и распространяется по волноводу. В связи с ростом требований, предъявляемых к телекоммуникационным сетям, применение оптоволоконной технологии становится незаменимой​

Преимущества волоконно-оптических кабелей по сравнению с традиционными кабелями с медными жилами:​

• Невосприимчивость к помехам и наводкам, полная нечувствительность кабеля к внешним электрическим помехам и наводкам обеспечивает устойчивую работу систем даже в тех случаях, когда монтажники не уделили достаточное внимание расположению близлежащих сетей питания и т. п.​
• Отсутствие электропроводности для оптоволоконного кабеля означает, что уходят проблемы, связанные с изменениями потенциала земли, характерные, например, для электростанций или железных дорог. Это же их свойство устраняет опасность повреждения оборудования, вызванного бросками тока от молний и т. п.​
• Легкость выполнения работ по прокладке, сращиванию и конфекционированию.​
• Отсутствие перекрестных и взаимных помех, что повышает качество передачи данных.​
• Небольшие размеры и минимальный вес (до 2,2 мм — наружный диаметр и вес 4 г/м для полимерного оптического волокна, симплексного варианта SIMPLEX). Крайне малые размеры оптических волокон и оптоволоконных кабелей позволяют вдохнуть вторую жизнь в битком набитые кабельные каналы. Например, один коаксиальный кабель занимает столько же места, сколько и 24 оптических кабеля, каждый их которых предположительно может одновременно передавать 64 видеоканала и 128 аудио или видеосигналов.​



Телефонные кабели​

• Для прокладки кабельных сетей связи используют сециализированные кабели.​
• Достаточно часто их применяют и для ОПС, особенно на больших объектах, где требуется​
• большое кол-во шлейфов. Аббревиатуры: ТПпП, ТпПэп, ТПпПз, ТПпэПз ТПпПБбШп,​
• ТПпПзБбШп, ТПпэПзБбШп, ТСВ, ТСВнг ​
• Т — телефонный кабель​
• П — полиэтиленовая изоляция​
• п — поясная изоляция — ленты полиамидные,​
• полиэтиленовые, поливинилхлоридные или​
• полиэтилентерефталатные​
• Э — экран​
• П — полиэтиленовая оболочка​
• З — гидрофобный заполнитель​
• Бб — бронепокров из стальных лент​
• Шп — наружный покров из полиэтиленового шланга​
• С — станционный кабель​
• В – провода в виниловой оболочке​
• нг – с пластикатом пониженной пожароопастности​

Силовой кабель ПВС и ШВВП​



Силовых проводов типа ПВС и ШВВП​

Провода  ПВС  предназначены для присоединения электроприборов и электроинструмента, бытовой техники, средств малой механизации и других подобных машин и приборов, и для изготовления удлинительных шнуров напряжением 380 В для систем 380/660 В.​

ПВС​

П – провод​

В – проводники в виниловой изоляции​

С – соединительный​

ШВВП​

Ш – шнур​

В – проводники в виниловой изоляции​

В – провода в виниловой оболочке​

П – плоский​

Качество кабеля​

Кабель — не потребительский товар, а продукция технического назначения в связи с чем критерием его качества (и выбора в конечном счете) является его соответствие нормативной документации, подтвержденное легитимными методами.​
​

Кабель «по ГОСТу» — это фантастика. ​

Действующий ГОСТ представляет общие технические требования и почти в каждом пункте отсылает к ТУ на конкретный вид продукции. На основании этого «ГОСТ кабель» невозможно изготовить — необходимо ТУ. ​

Все легальные производители изготавливают кабель на основании ТУ!!! ​
Кабель может СООТВЕТСТВОВАТЬ ГОСТу (да и то не всему сразу, а его части, имеющей непосредственное отношение к данному виду продукции!) или НЕ СООТВЕТСТВОВАТЬ (опять же конкретным пунктам).​
​

Вопрос сделан кабель по «ГОСТу» или не по «ГОСТу» некорректен. ​

Для качественного кабеля верно следующее высказывание:​

«Кабель по эксплуатационным характеристикам и параметрам безопасности (противопожарным в т.ч.) соответствует требованиям действующих ГОСТ и может эксплуатироваться с соблюдением норм ПУЭ (Правила устройства электроустановок)».​

​

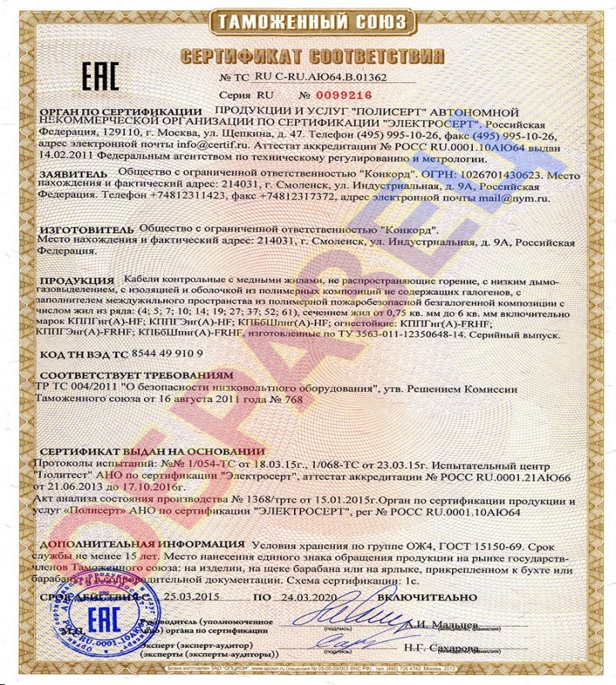

Сертификаты и документы.​
Единственной формой обязательной сертификации для кабельно-проводниковой продукции на сегодня является сертификация в системе ТР ТС (Технический регламент таможенного союза). Национальная система сертификации ГОСТ Р прекратила свое действие 15 марта 2015г., в связи с чем сертификат на соответствие кабеля действующему ГОСТ 31996-12 легальными способами получить невозможно. Если таковые некто предъявляет — то либо это добровольная сертификация, либо откровенный подлог. В обоих случаях эти документы при сдаче объекта вызовут у комиссии обоснованные вопросы. ​
Таким образом сертификат ТР ТС на сегодня — единственная форма обязательного подтверждения качества кабелей. ​

Почему не ГОСТ? Потому что требования ТР ТС включают в себя комплекс требований из разных ГОСТ (например и по пожарной безопасности ГОСТ 31565-12 в т.ч.).​

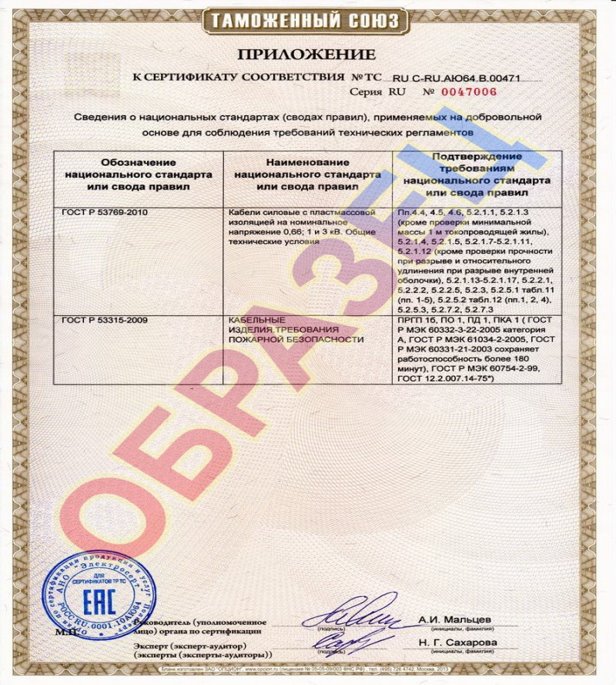

Иногда ссылки на соответствующие пункты этих ГОСТ приводятся в приложении к сертификату



Упаковка кабеля

Кабель может быть упакован в бухту (100,200, 305 – для витой пары) или намотан на барабан
