ОС Охранная сигнализация
- Назначение системы
- Из каких компонентов состоит система
- Факторы вторжения и типы извещателей
- Принцип работы каждого вида извещателей ИК, СВЧ, акустический, геркон, тревожная кнопка, вибрационный
- Что такое ППКО
- Схема подключения и используемый кабель
Назначение и элементы системы
Обнаружение несанкционированного вторжения на защищаемый объект
Факторы вторжения и типы извещателей
Извещатель охранный датчик это техническое средство, которое срабатывает при обнаружении соответствующих факторов несанкционированного вторжения в охраняемую зону. Задача извещателя – передать сигнал о своем срабатывании
Движение
Инфракрасный ИК Радиоволновой СВЧ
Разбитие стекла
Акустический разбития стекла
Открывание дверей или окон
Геркон магнито-контактный
Наблюдение
Тревожная кнопка
Вибрация
Вибрационный
Комбинированный датчик объединяет в себе два или более способов детекции
Инфракрасный ИК извещатель пассивный
Работа ИК извещателя заключается в контроле инфракрасного излучения определенной области, сравнении его с фоновым уровнем, и по результатам анализа выдачи сообщения. Сам извещатель ничего не излучает
Классификация пассивных ИК извещатель

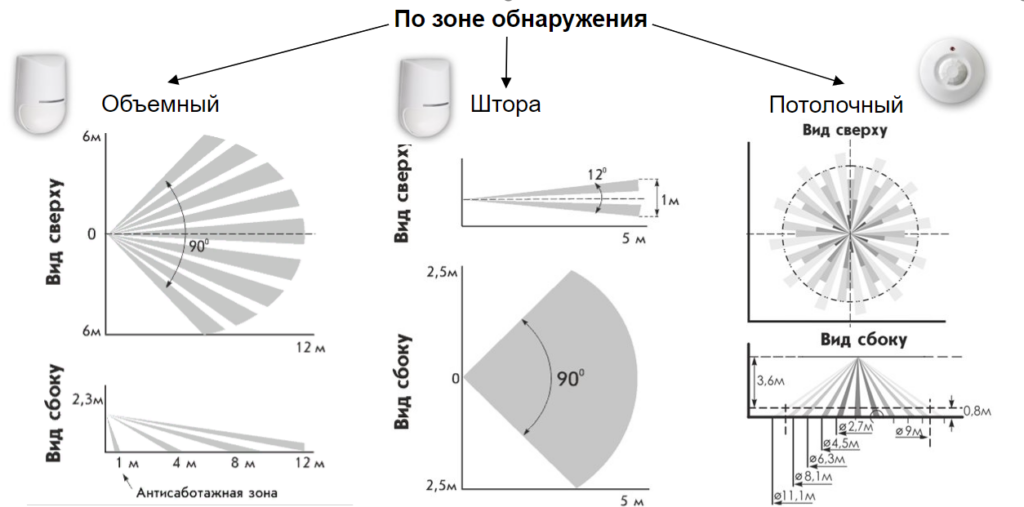

По зоне обнаружения
- Объемные
- Штора
- Потолочный
Опции ИК извещателя пассивного
Опции ИК извещателей
- Защита от животных. Нечувствителен к мелким животным за счет настройки чувствительности и зон обнаружения. 5-20 кг, в зависимости от модели датчика
- Для улицы или для помещения
- Совмещенные/ комбинированные ИК + СВЧ или звуковой датчик в одном корпусе
- Повышенные требования к безопасности

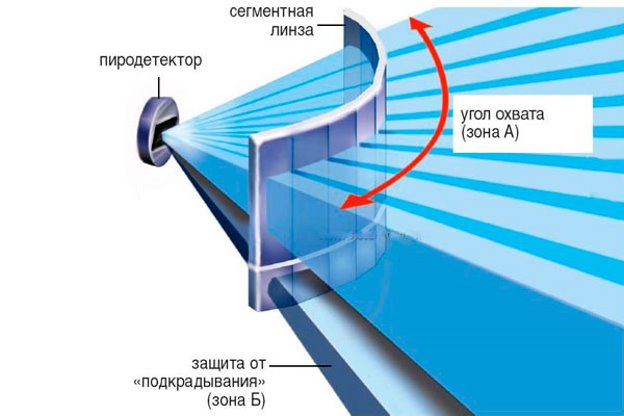

- Антимаскирование датчик может распознать, что линза закрыта или закрашена. Несколько пироэлементов. Продвинутые алгоритмы обработки сигнала
ИК извещатель активный
Извещатель состоит из приемника и передатчика. Регистрирует пересечение лучей
Радиоволновой извещатель СВЧ
Однопозиционный радиоволновой извещатель. Приемник и передатчик в одном корпусе. Работает по принципу радара. Иногда комбинируют с ИК-извещателями

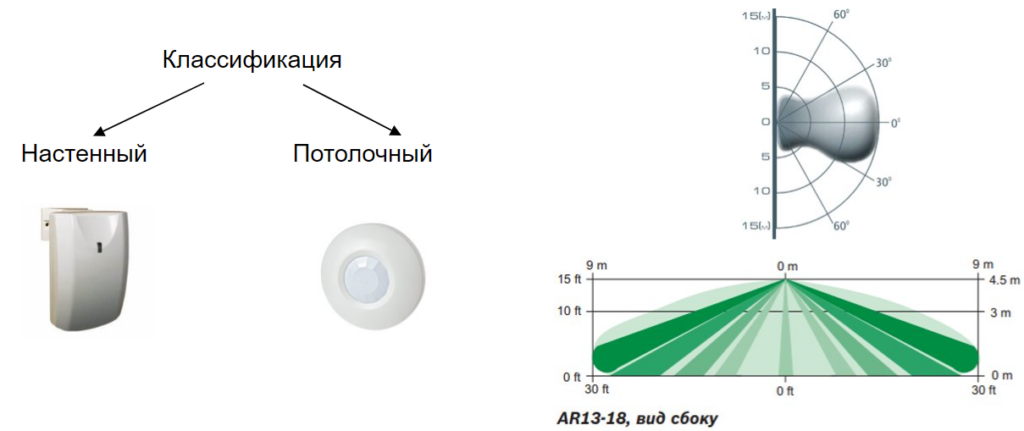

Классификация
- Настенный
- Потолочный
Периметральный радиоволновой извещатель СВЧ
Состоит из приемника и передатчика, которые располагаются в разных корпусах. Между приемником и передатчиком создается зона обнаружения. Обычно используется для периметральной охраны

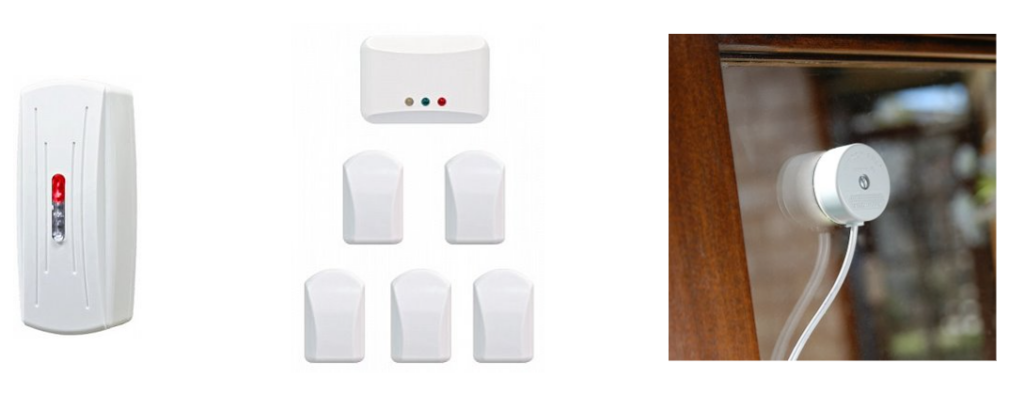

Акустический извещатель разбития стекла

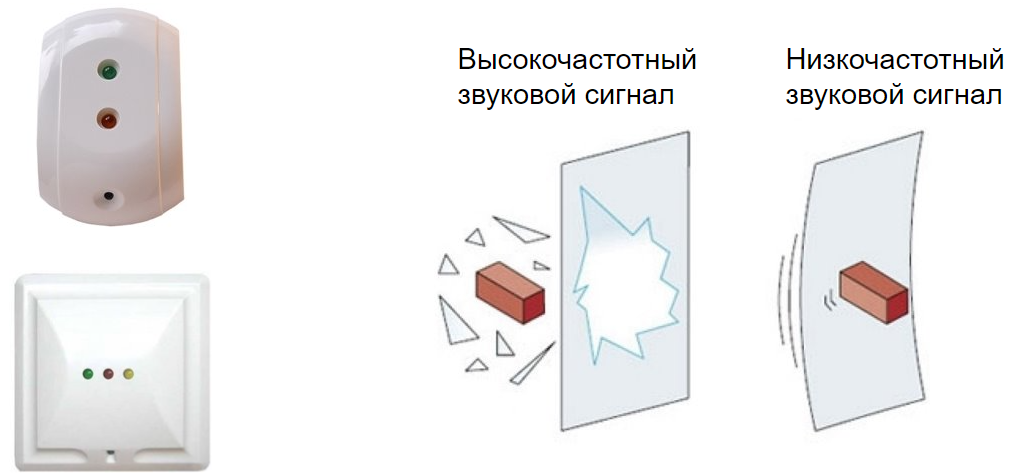

Представляет собой чувствительный микрофон и блок обработки сигнала. Блок запрограммирован на выявление звука разрушения стекла или удара по нему
Геркон магнито-контактный извещатель
Состоит из элемента с магнитом и элемента с чувствительным контактом. При поднесении магнита контакт замыкается, при удалении (дверь открылась) – размыкается

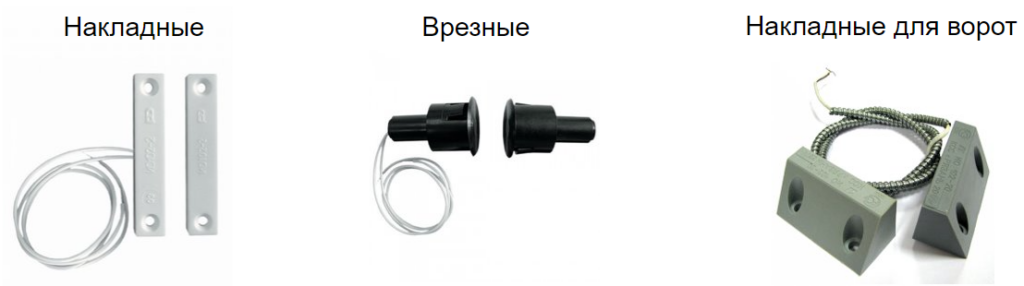

Классификация
- Накладные
- Врезные
- Накладные для ворот
Стальные двери сами обладают магнитными свойствами, поэтому для них нужны специальные датчики

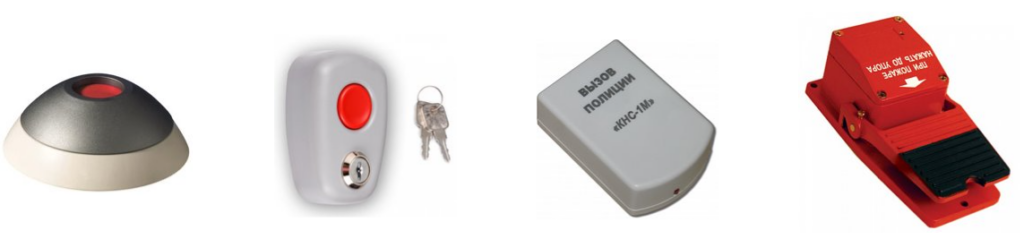

Тревожная кнопка
Выдает сигнал при нажатии. Применяется в тех случаях, когда нужно оперативно передать сигнал о нападении или возникновении тревожной ситуации. Например, для охранников или кассиров
Вибрационный извещатель
Крепится на защищаемую поверхность и срабатывает при возникновении вибрации. Для защиты стен особо охраняемых помещений, сейфов, витрин и т.д.
Общая классификация извещателей
Внутренние
Уровень пыле- и влаго- защищенности позволяет использовать извещатель только в помещении
Уличные
Имеют высокий уровень пыле- и влаго-защищенности. Могут устанавливаться на улице или в помещениях с высоким уровнем влажности и широким спектром температур
Взрывозащищенные
Специальная серия извещателей, которые используются во взрывоопасных зонах, таких как, химические предприятия, АЗС, НПЗ. Данные извещатели не могут стать причиной взрыва

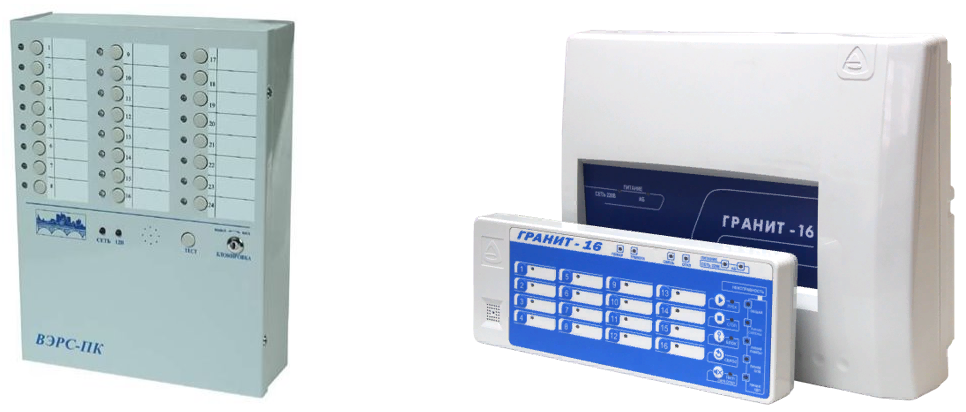

Прибор приемно-контрольный охранный ППКО
ППКО принимает сигнал от разных типов охранных датчиков об их сработке и по заданному алгоритму принимает решение о тревоги. После этого ППКО переключает выходные реле (переключатель), которые служат для запуска реагирующих систем, например, систему оповещения или систему передачи извещения СПИ
Путь прохождения сигнала

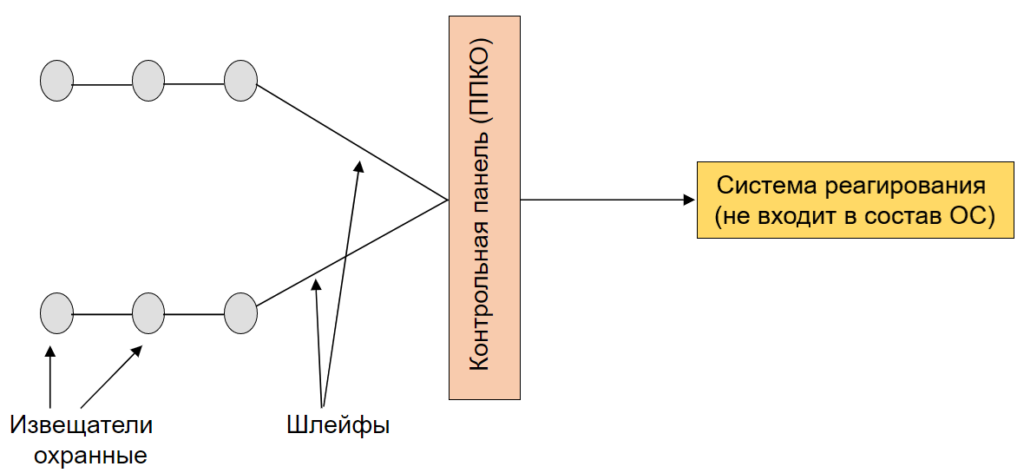

Извещатель, срабатывая, изменяет электрические параметры шлейфа. Исходя из этого, ППКО принимает решение о тревоге и, с помощью реле (переключателя), передает сигнал на реагирующие системы. Сигнал передается посредствам кабельной линии или радиоканала

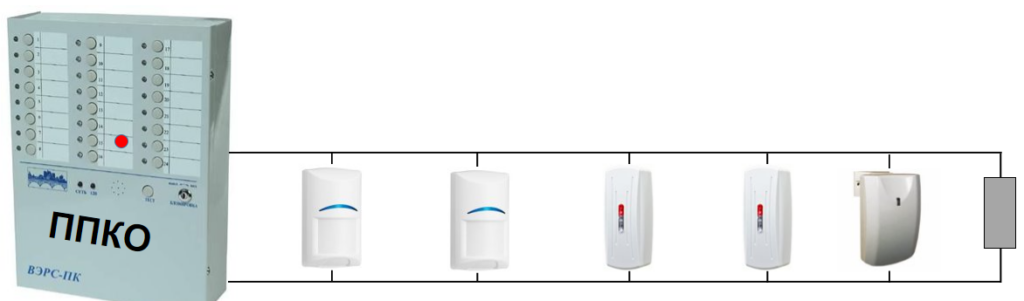

Схема подключения
Кабель должен обеспечивать контроль целостности цепи со стороны прибора + опционально питание датчиков. Например КСПВ 2х0.4 или КСПВ 4х0.4
Повреждение кабеля воспринимается прибором как сработка извещателя

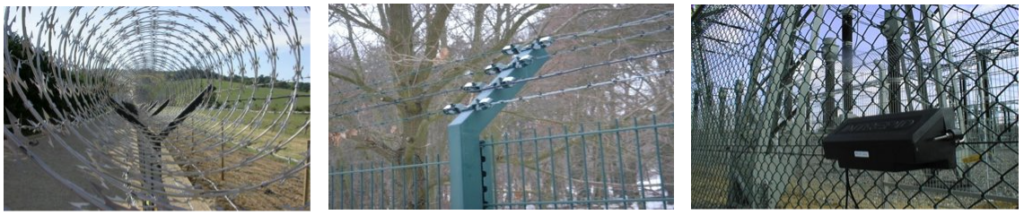

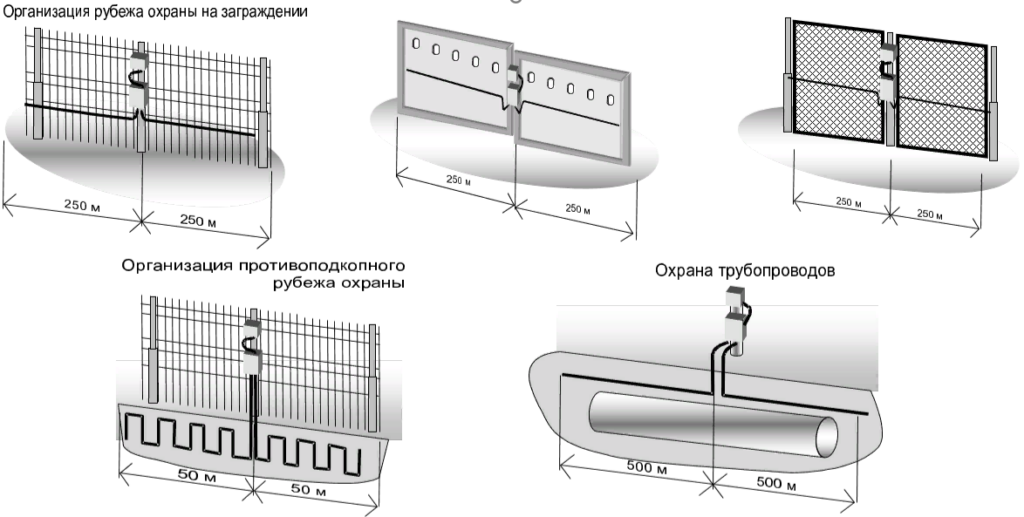

Система защиты периметра
- Описание типа объекта (завод, склад, военная часть и т.д.)
- Планы объекта с указанием площади (длинны), высотой и типом забора. (Наличие в заграждении проходов, ворот.)
- Наличие полосы отчуждения. Наличие растительности. Климатический режим.
- Указать типы угроз, от которых необходимо обеспечить защиту (пролом, перелаз, подкоп, и т.п.) или указать типы извещателей
- Будет ли удаленный пост, вызов ОВО и какие силы реагирования

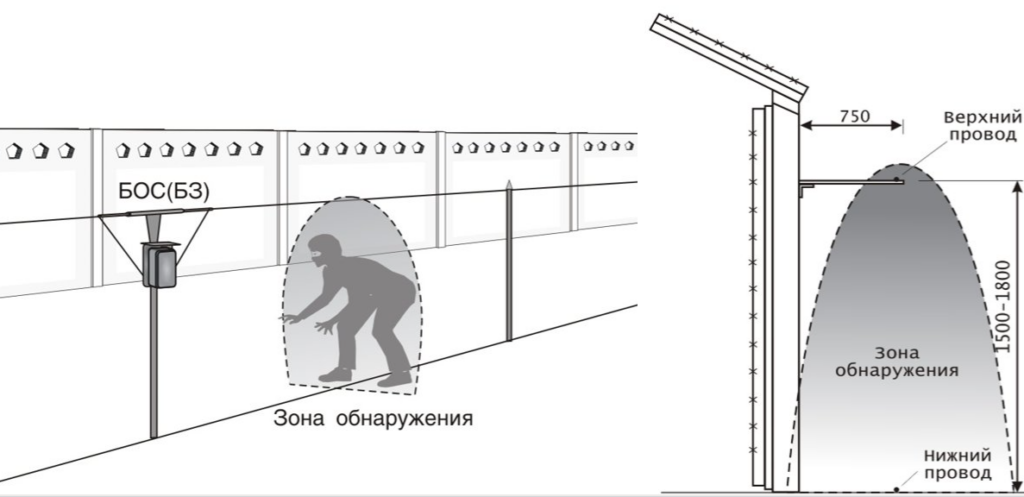

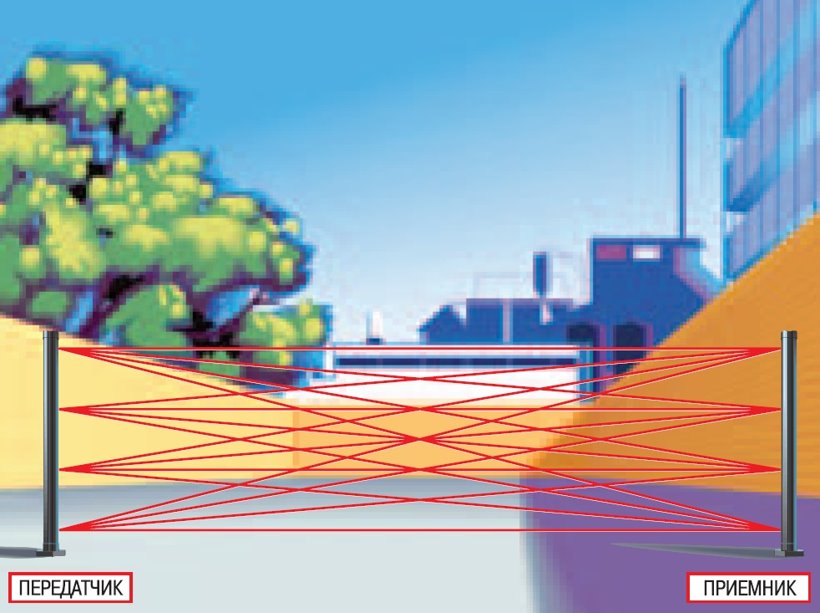

Охранные извещатели линейные ИК
Извещатели для СОП вибрационные отечественные Годофраф, пр-ва НИКИРЕТ

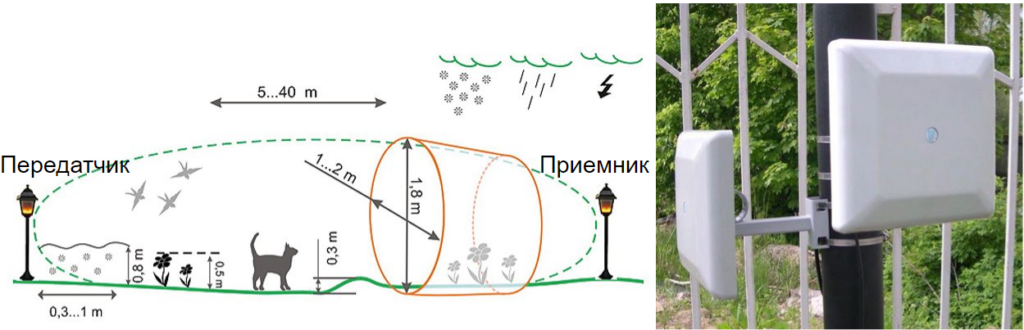

Извещатели для СОП радиолучевые отечественные РЛД производства НИКИРЕТ
Извещатели для СОП проводноволновые отечественные. Уран, пр-ва НИКИРЕТ
