Назначение и устройство системы
Применяется для удаленного визуального контроля за ситуацией на объекте и регистрации событий

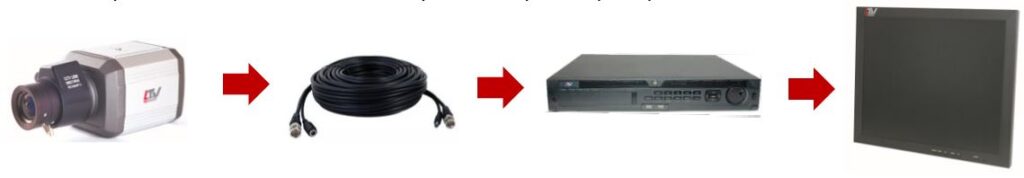

Простейшая типовая система видеонаблюдения состоит из 4-х частей
- Камера видеонаблюдения. Преобразует видимое изображение в электрический сигнал.
- Линия передачи сигнала (кабель или радиоканал)
- Видеорегистратор. Осуществляет запись и хранение видеоинформации
- Монитор. Отображает видеосигнал с камеры или с регистратора
Виды систем видеонаблюдения
Аналоговые
CVI
TVI
AHD
Цифровые IP
Преимущества аналогового видеонаблюдения Схема подключения

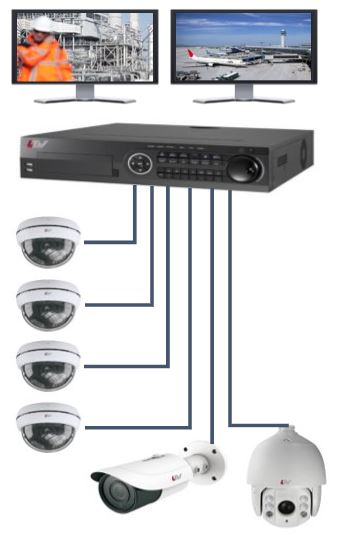

В аналоговой системе видеонаблюдения каждая камера подключается отдельным кабелем непосредственно к регистратору или устройству отображения. Видеосигнал передаётся в аналоговом формате
Плюсы
- Простота монтажа, подключения и настройки
- Отсутствие задержек видеосигнала
- Сравнительно невысокая стоимость
Минусы
- Сложность расширения системы
- Привязка к аналоговым стандартам
- Наводки и помехи при передаче видеосигнала
IP видеонаблюдения преимущества Схема подключения

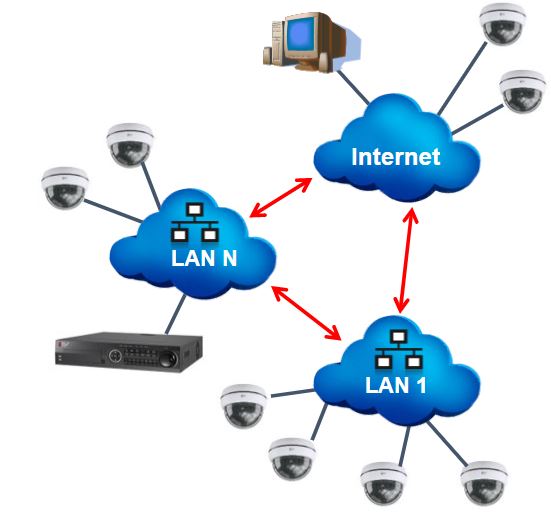

В IP-системе видеонаблюдения все устройства используют вычислительную сеть (ЛВС LAN) для передачи видеосигнала в цифровом формате
Плюсы
- Неограниченная масштабируемость
- Размещение камер, регистраторов и устройств отображения в любом месте сети
- Передача изображения любого разрешения
- Передача изображения без потерь и помех
- Интеллектуальные функции
Минусы
- Сложность расчета и настройки системы
- Высокая стоимость
- Задержка при передаче видеосигнала
Камера видеонаблюдения устройство
- Светочувствительная матрица (видеосенсор) служит для преобразования оптического изображения в электрический сигнал
- Видеопроцессор предназначен для обработки сигнала с матрицы и передачи видеосигнала из камеры в линию передачи

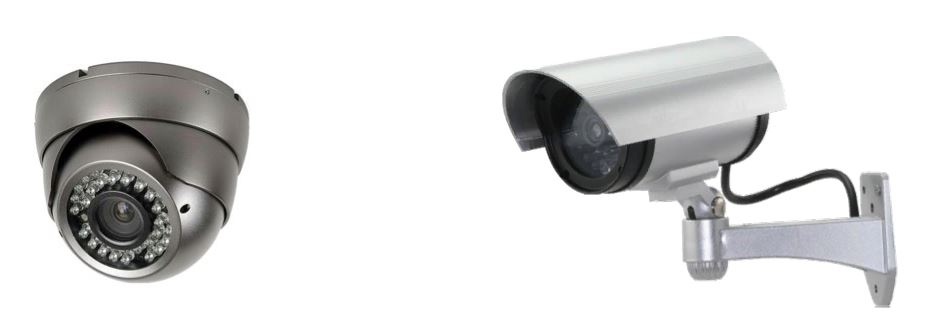

Классификация камер видеонаблюдения по типу исполнения
Миниатюрные (soho)
Стандартного исполнения (box)
Цилиндрические (bullet)
Купольные (dome)
Поворотные (SpeedDome)

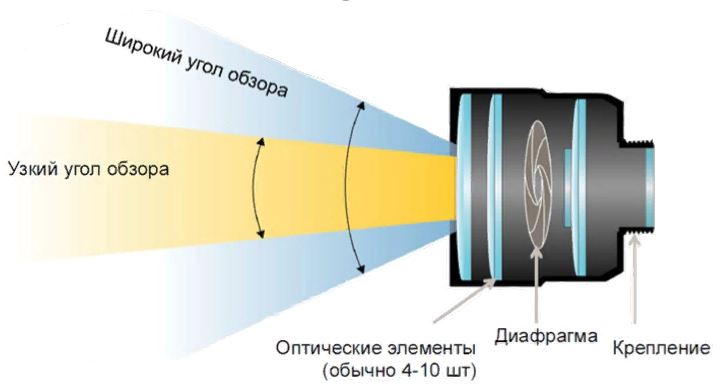

Устройство объектива
- системы линз (оптических элементов) для фокусировки светового пучка на матрицу
- диафрагмы для регулировки количества пропускаемого света
Классификация объективов
По типу крепления – определяет тип камер, с которыми может использоваться объектив: M12 (для миниатюрных камер) и C/CS (для box-камер)
По типу диафрагмы – на объективы без регулировки диафрагмы, с ручной и автоматической регулировкой (АРД)
По возможности изменения фокусного расстояния – на объективы с постоянным (объективы с фиксированным фокусом) и изменяемым в некотором диапазоне фокусным расстоянием (вариофокальные объективы и трансфокаторы)
По возможности изменения фокусного расстояния
Фокусное расстояние – это величина, которая измеряется в мм и влияет на угол обзора (измеряется в градусах)
Объективы с фиксированный фокусным расстоянием (угол обзора не меняется)
Вариофокальные объективы (угол обзора меняется вручную)
Объективы – трансфокаторы (угол обзора меняется дистанционно)
Видеорегистратор

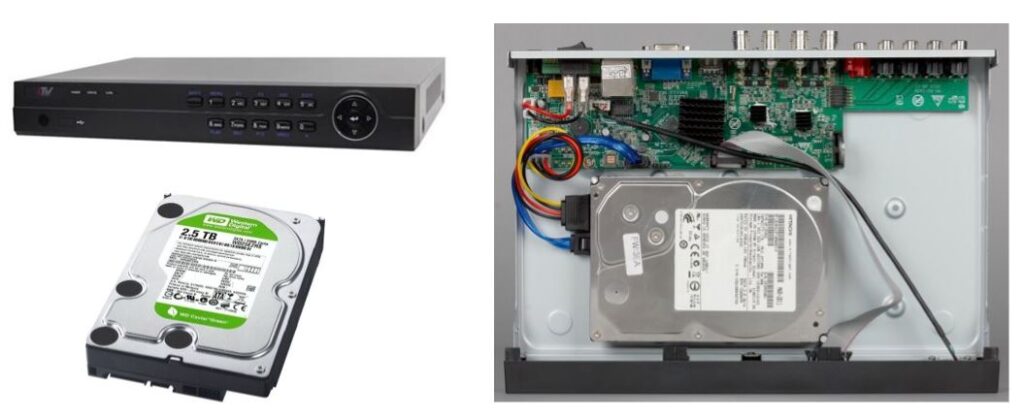

Предназначен для записи и воспроизведения видеоданных в цифровой форме. Основной носитель данных – жёсткий диск

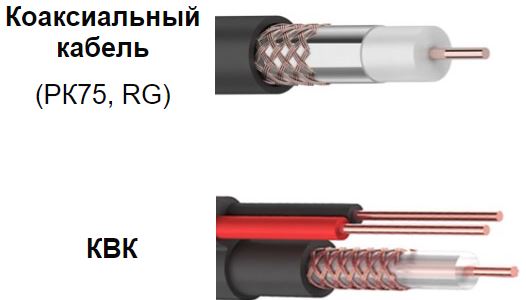

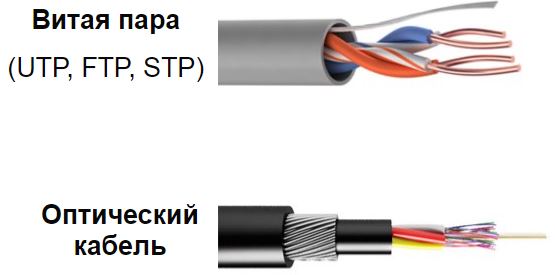

Линия передачи сигнала
Аналоговая система
Цифровая система
