Автоматическая пожарная сигнализация
АПС
- Назначение системы
- Из каких компонентов состоит система
- Путь прохождения сигнала по компонентам системы
- Типы пожарных извещателей принцип работы каждого извещателя
- Классификация извещателей по типу использования
- Отличие между безадресной, адресной и адресно-аналоговой системами
Назначение и элементы системы
Обнаружение пожара и подача сигнала о пожаре на реагирующие системы
Факторы обнаружения пожара и типы извещателей
Извещатель пожарный датчик это техническое средство, которое срабатывает при обнаружении соответствующих факторов, характерных для пожара. Задача извещателя – передать сигнал о своем срабатывании. Может реагировать на дым, повышение температуры и мерцание пламени
Дым
Повышение температуры
Мерцание пламени
Наблюдение
Комбинированный извещатель совмещает в себе несколько способов обнаружения
Извещатель дымовой, виды

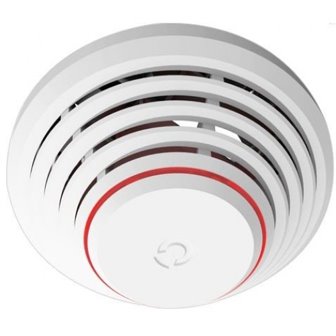

Точечный
Контролирует наличие дыма в конкретной точке. Реакция происходит при заполнении камеры датчика дымом
Линейный
Контролирует наличие дыма на определенном расстоянии. Состоит из приемника и передатчика, между которыми образуется луч, при закрывании луча датчик срабатывает
Аспирационный
Контролирует наличие дыма в определенном объеме. С помощью насоса откачивает часть воздуха для проверки на наличие дыма
Извещатель тепловой
Точечный
Контролирует повышение температуры в конкретной точке
Пороговый (максимальный)
Срабатывает при повышении температуры выше определенного порога
Термо—дифференциальный
Срабатывает при повышении температуры на установленное количество градусов за определенное время

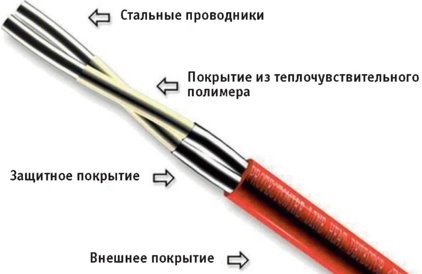

Термокабель
Контролирует повышение температуры на протяжении зоны прокладки. Кабель при нагревании выделяет напряжение и датчик срабатывает
Извещатель комбинированный

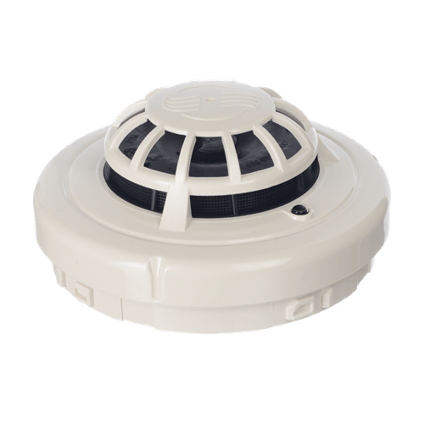

Комбинированный пожарный извещатель (дымовой + тепловой) срабатывает при повышении температуры или при попадании дыма во внутреннюю камеру
Датчик пламени

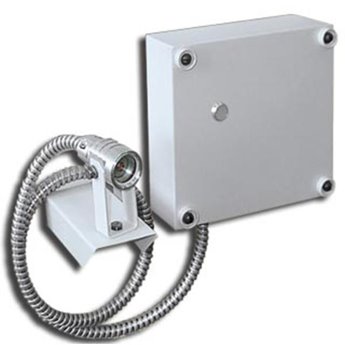

С выносным чувствительным элементом
Чувствительный элемент установлен на выносном поворотном устройстве для удобства установки в труднодоступных (опасных) местах
Со встроенным чувствительным элементом
Чувствительный элемент встроен в корпус извещателя

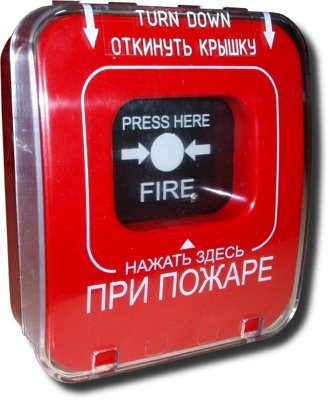

Извещатель ручной
Срабатывает при ручном нажатии на кнопку при обнаружении пожара
Классификация извещателей
Внутренние
Уровень пыле- и влаго- защищенности позволяет использовать извещатель только в помещении
Уличные
Имеют высокий уровень пыле- и влаго-защищенности. Могут устанавливаться на улице или в помещениях с высоким уровнем влажности и широким спектром температур

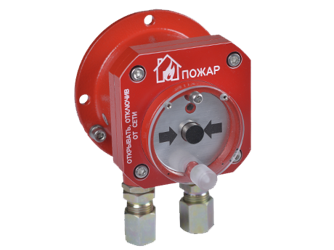

Взрывозащищенные
Специальная серия извещателей, которые используются во взрывоопасных зонах, таких как, химические предприятия, АЗС, НПЗ. Данные извещатели не могут стать причиной взрыва

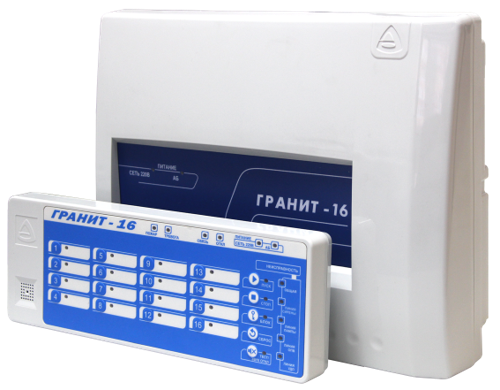

Прибор приемно-контрольный пожарный ППКП
ППКП принимает сигнал от разных типов пожарных датчиков об их сработке и по заданному алгоритму принимает решение о пожаре. После этого ППКП переключает выходные реле (переключатель), которые служат для запуска реагирующих систем, например, систему оповещения о пожаре или систему пожаротушения
Типы систем
Неадресные
При сработке датчика в неадресной системе мы понимаем место пожара с точностью до шлейфа
Адресные
Каждый извещатель имеет уникальный адрес. В случае возникновения пожара он посылает в ППКП не только информацию о тревоге, но и собственный адрес. Это дает понимание точного места пожара
Адресно-аналоговые
Адресно-аналоговая система отличается от адресной тем, что датчики передают не только сигнал «пожар» но и сигнал «неисправность»
Путь прохождения сигнала

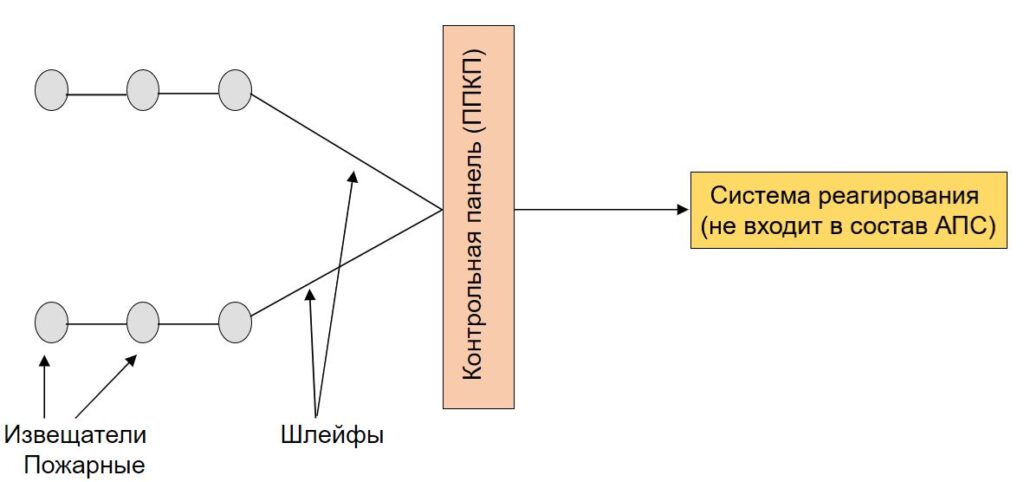

Извещатель, срабатывая, изменяет электрические параметры шлейфа. Исходя из этого, ППКП принимает решение о пожаре и, с помощью реле (переключателя), передает сигнал на реагирующие системы. Сигнал передается посредствам кабельной линии или радиоканала
Схема подключения

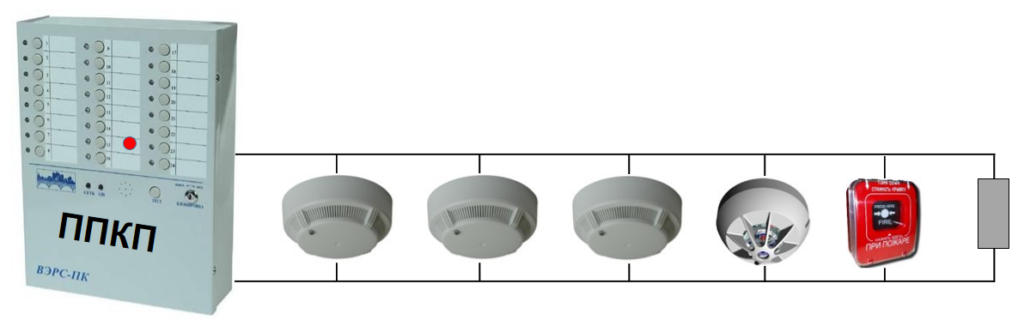

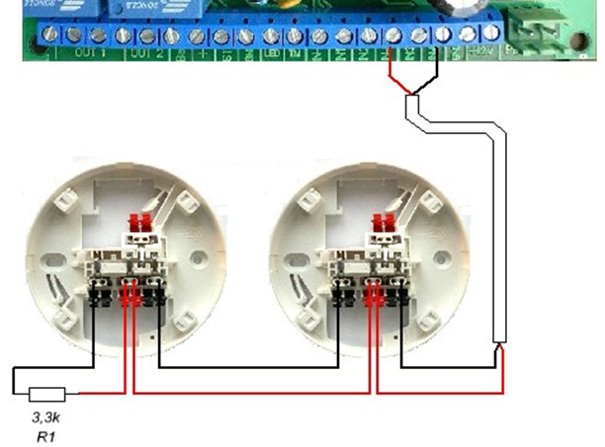

Подключение извещателей к ППКП выполняется с использованием кабеля
В современных системах пожарной сигнализации используются огнестойкие кабели не поддерживающие горение КПС / КПСЭ, КСРВ / КСРЭВ
